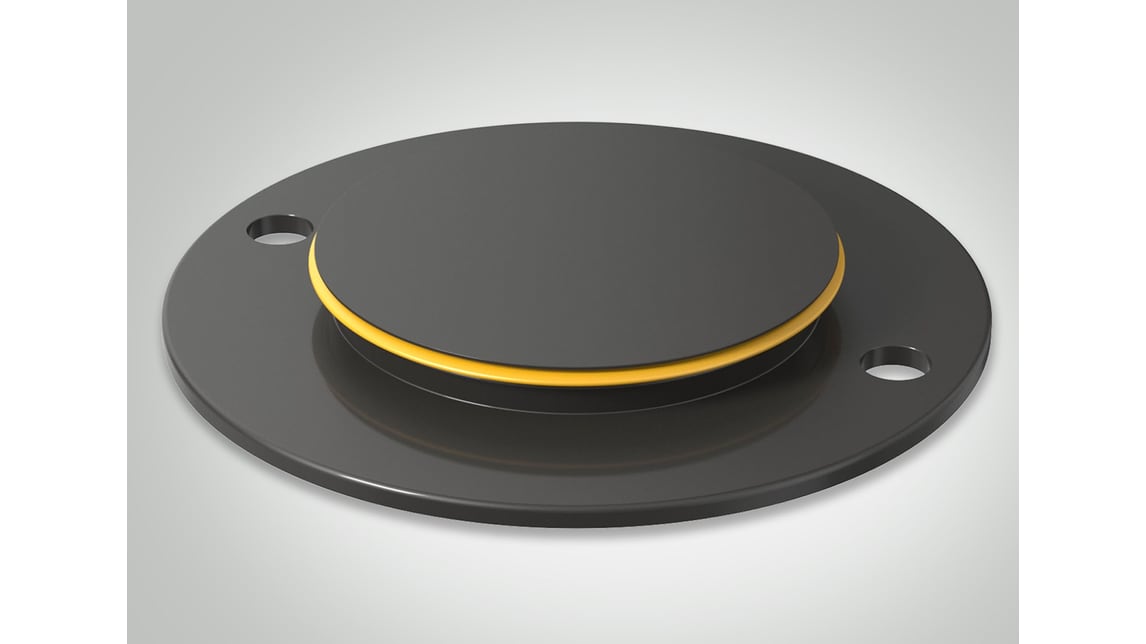

Neue Roll2Seal®-Dichtung von Parker Prädifa verschließt Bohrungen einfach und sicher

Die Engineered Materials Group der Parker Hannifin Corporation, dem weltweit führenden Hersteller im Bereich Antriebs- und Steuerungstechnik, präsentiert mit Roll2Seal® eine völlig neue Dichtungslösung zum einfachen und sicheren Verschluss von Bohrungen bei drucklosen Anwendungen. Das clevere, zum Patent angemeldete Design ermöglicht eine einfache und fehlerfreie Montage, bei der die Dichtung beschädigungsfrei ohne Einführschräge in den Dichtungssitz hineinrollt. Wenn Komponenten für eine spätere Montage weiterer Baugruppen bereits mit Bohrungen versehen wurden, diese jedoch dauerhaft oder vorübergehend – zum Beispiel während des Transports oder für Probeläufe – sicher verschlossen werden sollen, steht der Konstrukteur oft vor einem Problem: Die Bohrung soll mit einem Deckel verschlossen werden, doch der umgebende Raum reicht für eine klassische Flanschdichtung nicht aus. Fehlt eine Einführschräge von 15 bis 20°, ist eine radiale Abdichtung zum Scheitern verurteilt, da die Dichtung den Montageversuch selbst bei angefaster oder gerundeter Bohrungskante nicht unbeschadet überstehen würde: Ein Teil der Dichtung würde dabei abgeschert. Rollen statt Rutschen Nach dem Prinzip „Rollen statt Rutschen“ hat Parker Prädifa dieses Problem nun auf clevere Weise gelöst: Die neuartige statische Roll2Seal®-Dichtung mit innovativer Geometrie benötigt keine Einführschräge, kein Entgraten, ist selbstsichernd und bietet sowohl vorübergehenden als auch dauerhaften Schutz vor Schmutz und Nässe. Roll. Fix. Seal. Und das auch mehrfach Sowohl die einmalige als auch die mehrmalige Montage und Demontage der Roll2Seal® sind denkbar einfach und dank Immunität der Dichtung gegen ungebrochene Kanten beschädigungsfrei zu bewerkstelligen: Statt die Dichtung an der Kante zerstörend einzuklemmen, lässt man sie einfach unbeschadet über die kritische Stelle rollen. Ermöglicht wird dies durch die innovative dreieckförmige Geometrie im Zusammenwirken mit der speziellen Kontur des Dichtungssitzes am Deckel, der aufgrund des sich umkehrenden Einpresskraftverlaufs gegen Ende des Montagevorgangs bis zu einem hörbaren Anschlag in die Bohrung hineingezogen wird. Mit Hilfe der Finite-Elemente-Simulation kann die Geometrie an die jeweiligen Bohrungsdurchmesser angepasst werden kann. Die platz- und kostensparende Roll2Seal®-Dichtung wird aus geeigneten Werkstoffen entsprechend der thermischen und mechanischen Anforderungen gefertigt. Das Dichtsystem, bestehend aus Kunststoff- bzw. Metalldeckel und Dichtung, ist auf Wunsch bereits vormontiert lieferbar.

Novel Roll2Seal® from Parker Prädifa Seals Bores Easily and Effectively
